【分享】DC的PCB和原理图

今日在网上搜索DC的主板型号原理图时，发现有个论坛分享了一些资料，准确性未知，仅供大家参考。

转自图中地址 (发帖数不够,发不了网址)


[ 此帖被bxy1394在2023-10-21 00:00重新编辑 ]
本帖最近评分记录：
  • 金钱:+30(YZB) 辛苦了，送你 1 点人气
    • 来自： 顶端
    回复 引用 分享
    级别: 模拟专家
    作者资料 发送短消息
    UID: 235309
    精华: 0
    发帖: 192
    威望: 0 星
    金钱: 3639 浮游币
    贡献值: 49 点
    好评度: 562 点
    人气: 0 点
    在线时间: 124(时)
    注册时间: 2007-07-24
    最后登录: 2024-08-16
    沙发  发表于: 2023-10-21 12:47
    全看 | 小 中 大

    我来帮你贴出来，原网址：https://acidmods.com/forum/index.php?topic=44892.0

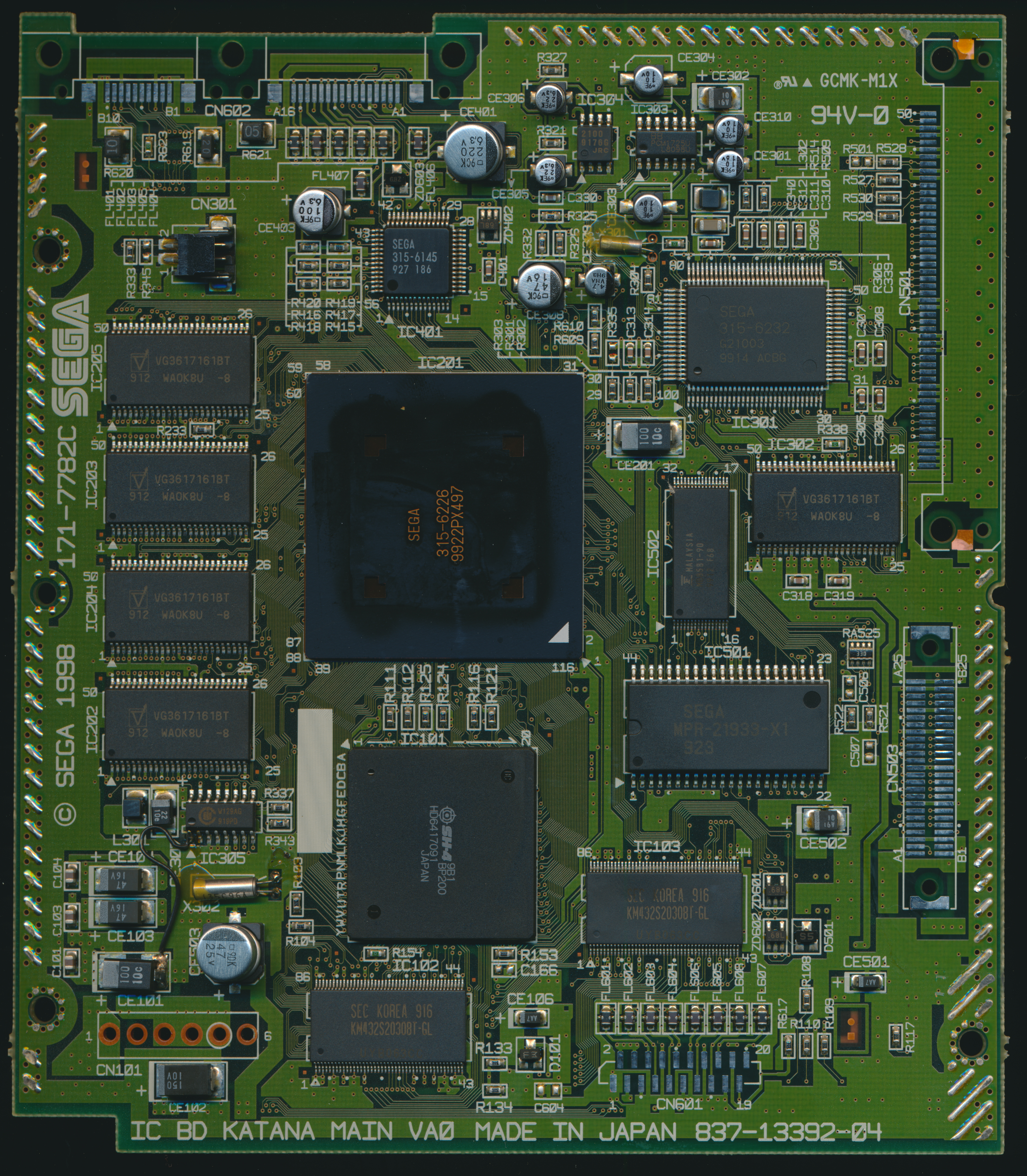

    VA0 TOP -

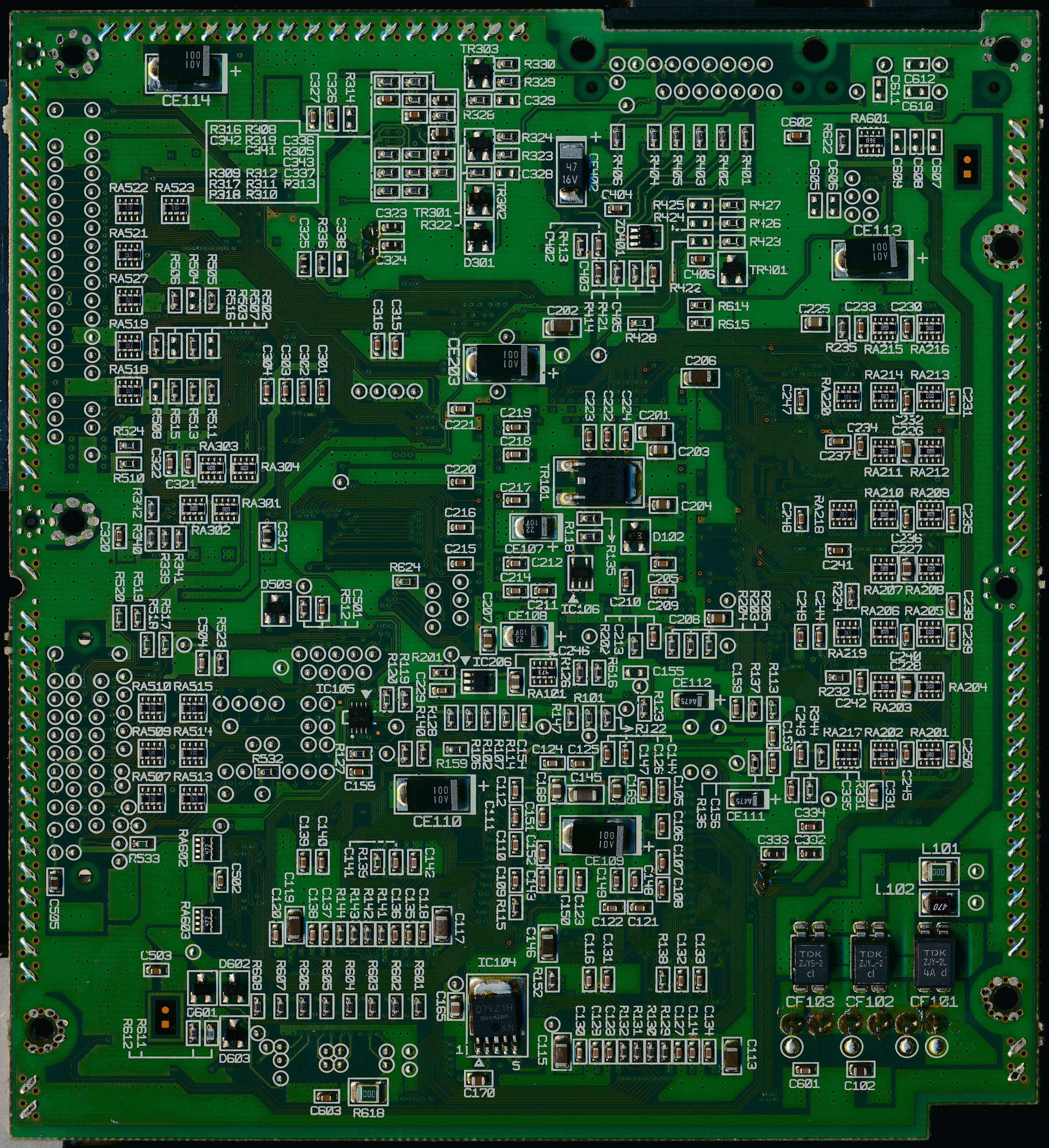

    VA0 BOTTOM -

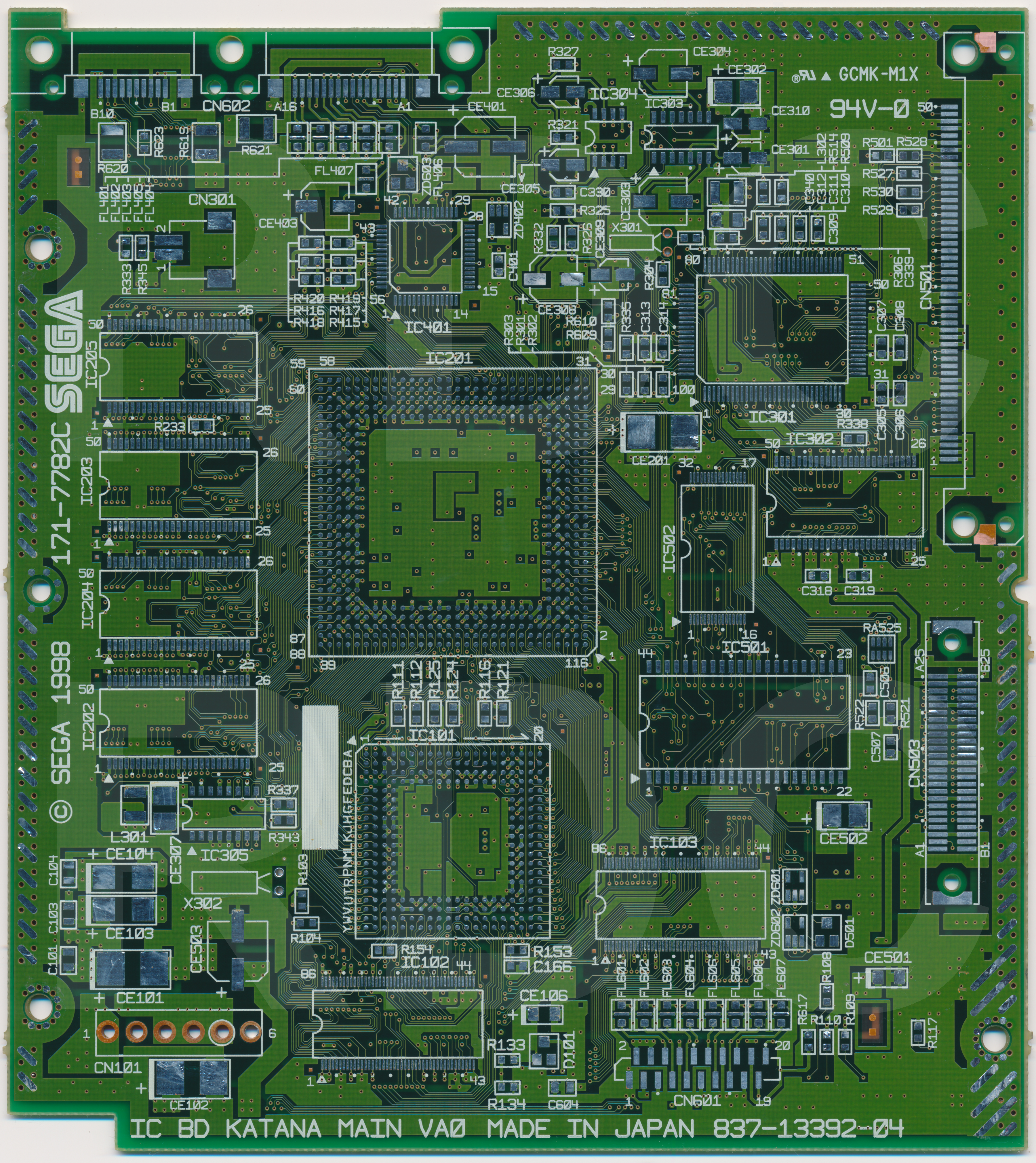

    VA0 TOP CLEAN -

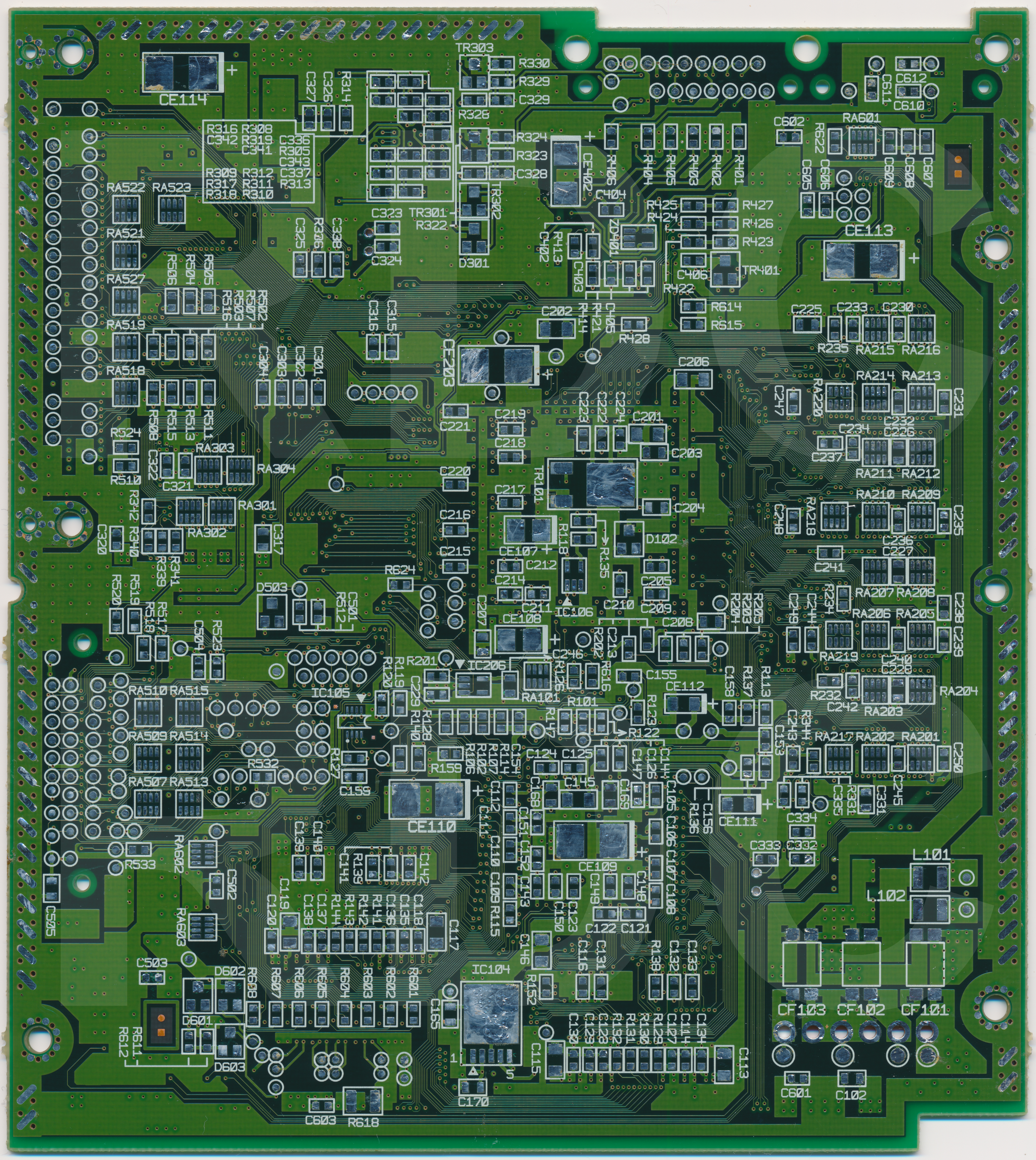

    VA0 BOTTOM CLEAN -

    VA0 SCHEMATIC - https://www.acidmods.com/RDC/SEGA/Dreamcast/VA0/Dreamcast%20VA0%20FULL.pdf

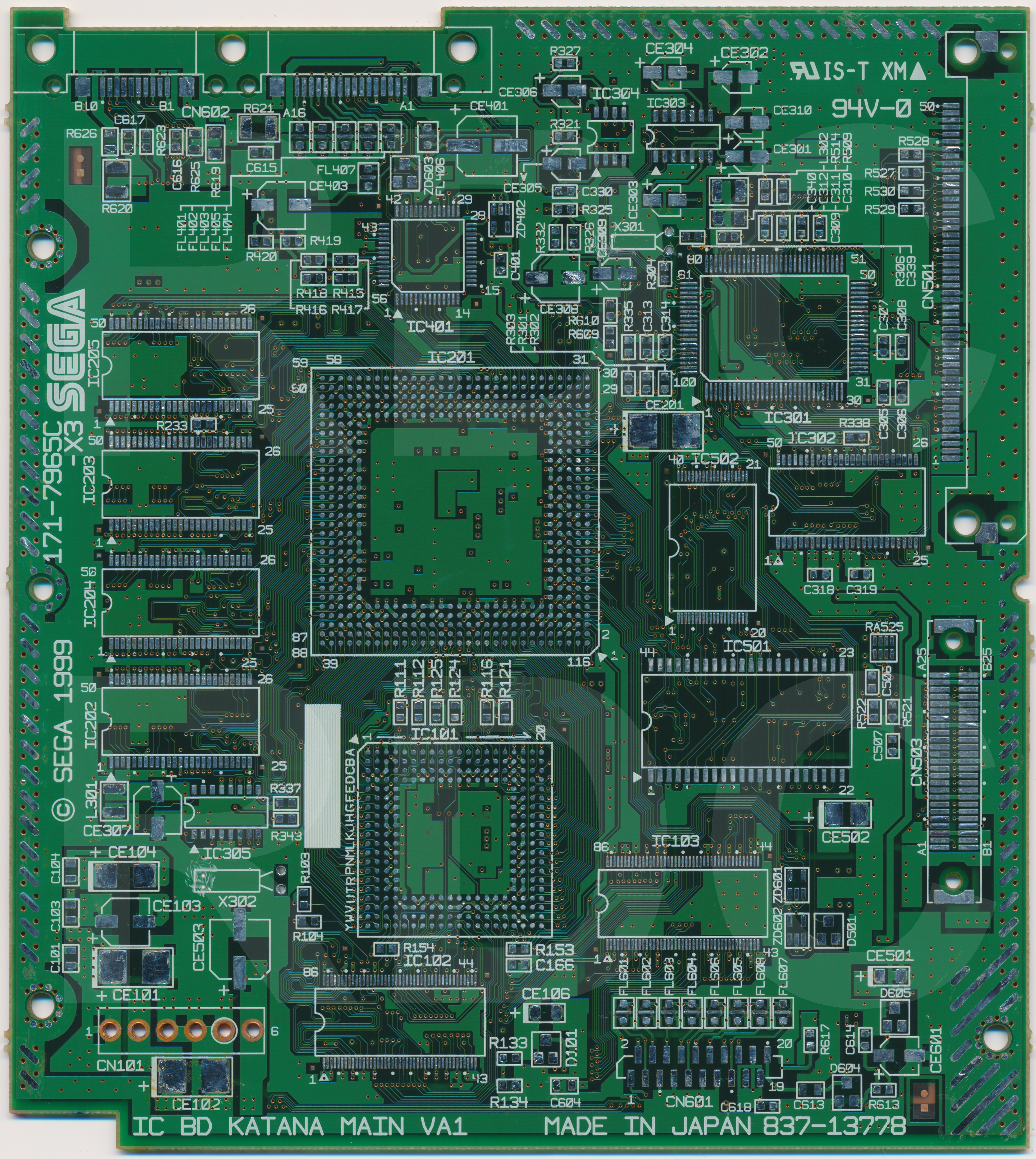

    VA1 TOP CLEAN -

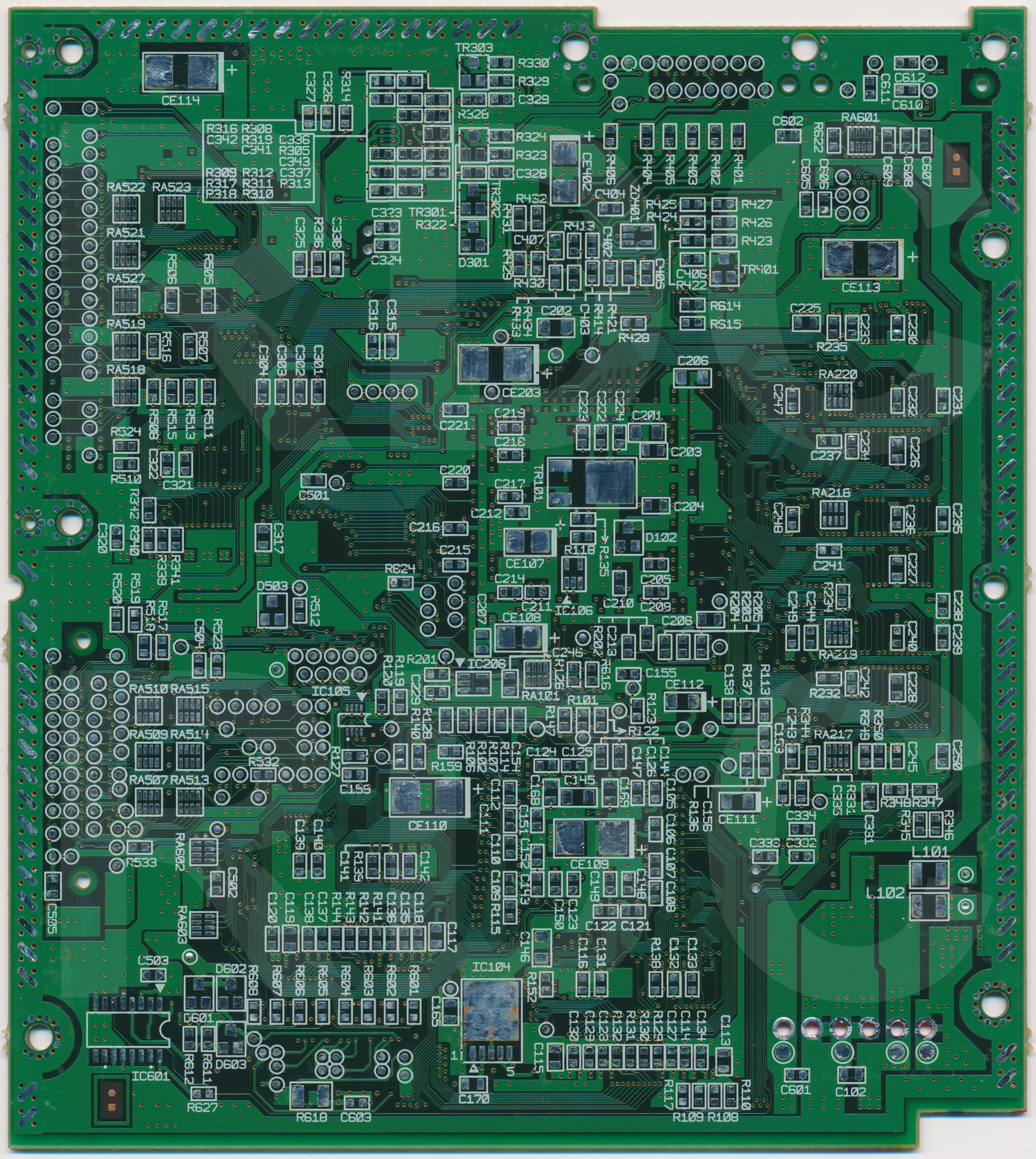

    VA1 BOTTOM CLEAN -

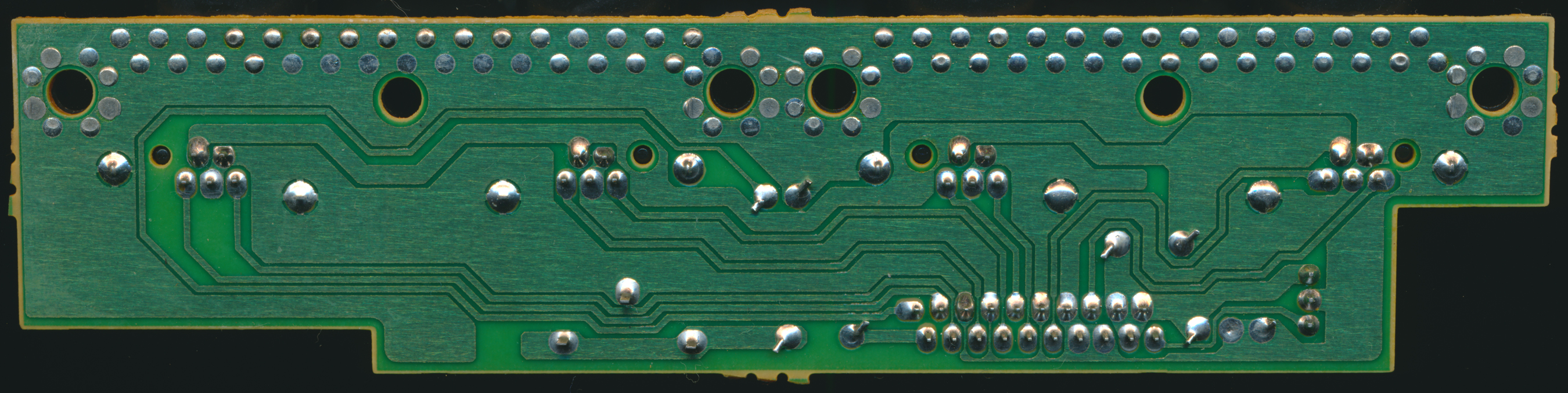

    VA1 SUB BOARD BOTTOM -

    VA1 SCHEMATIC - https://www.acidmods.com/RDC/SEGA/Dreamcast/VA1/Dreamcast%20VA1%20FULL.pdf

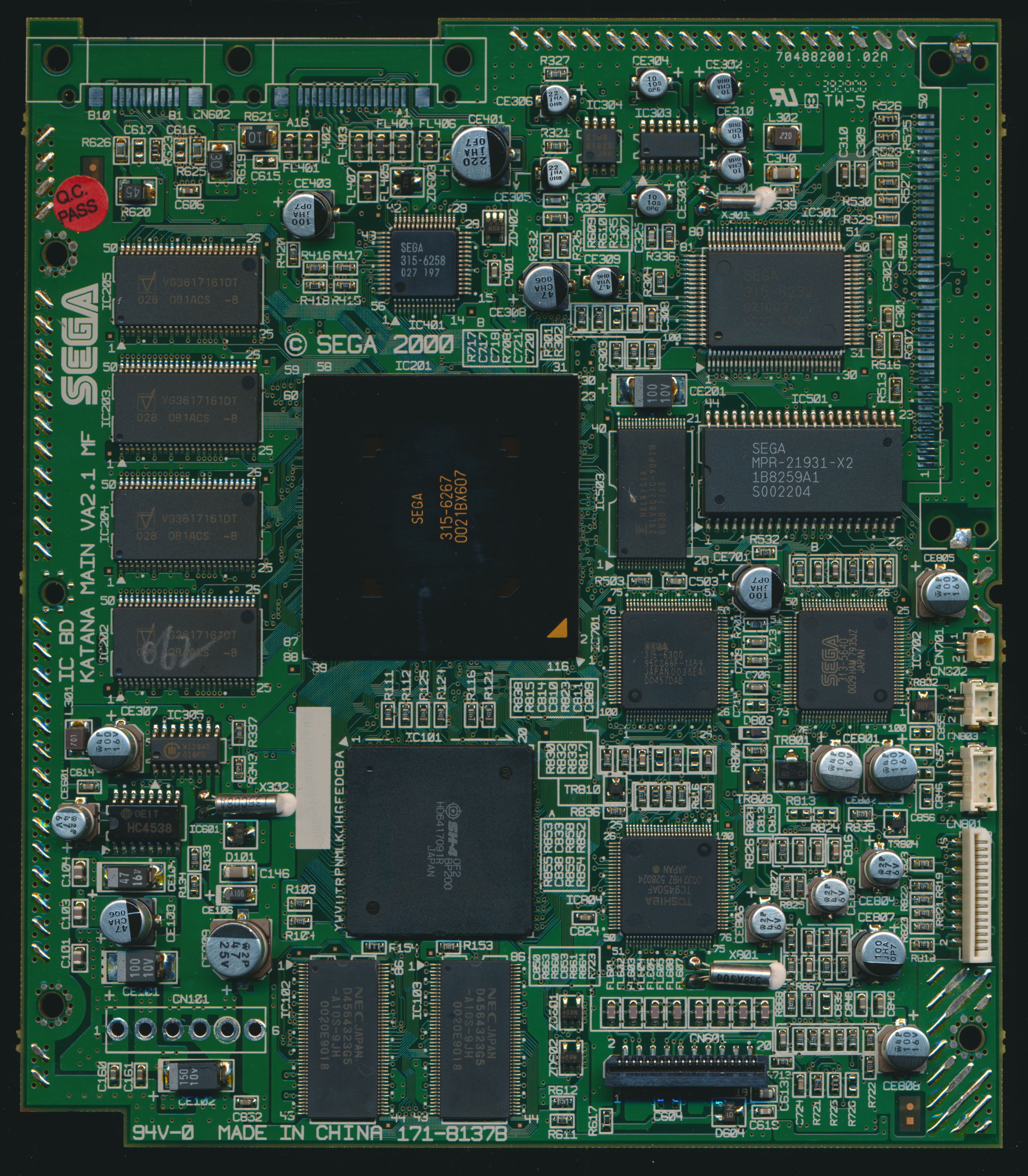

    VA2.1 TOP -

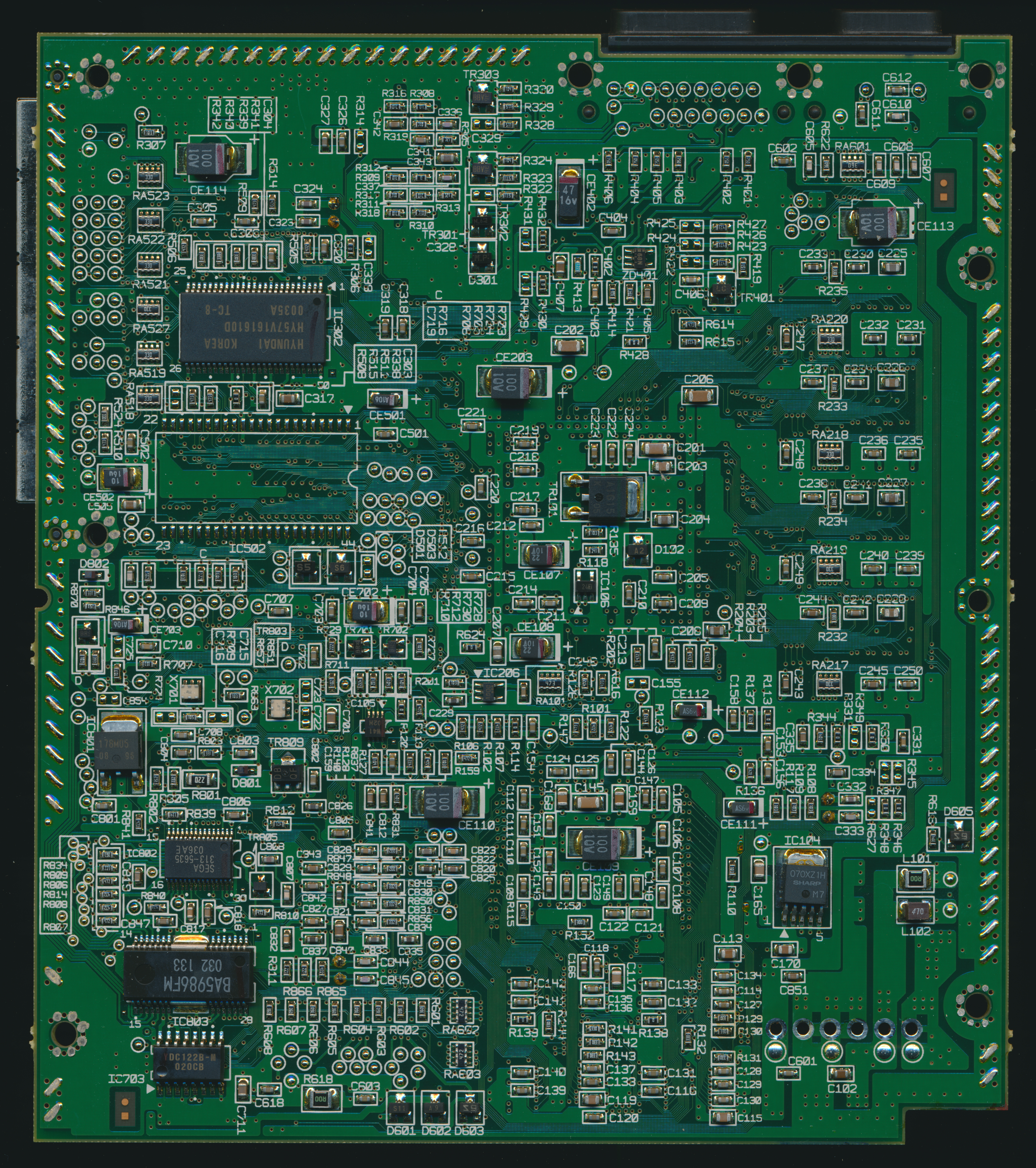

    VA2.1 BOTTOM -

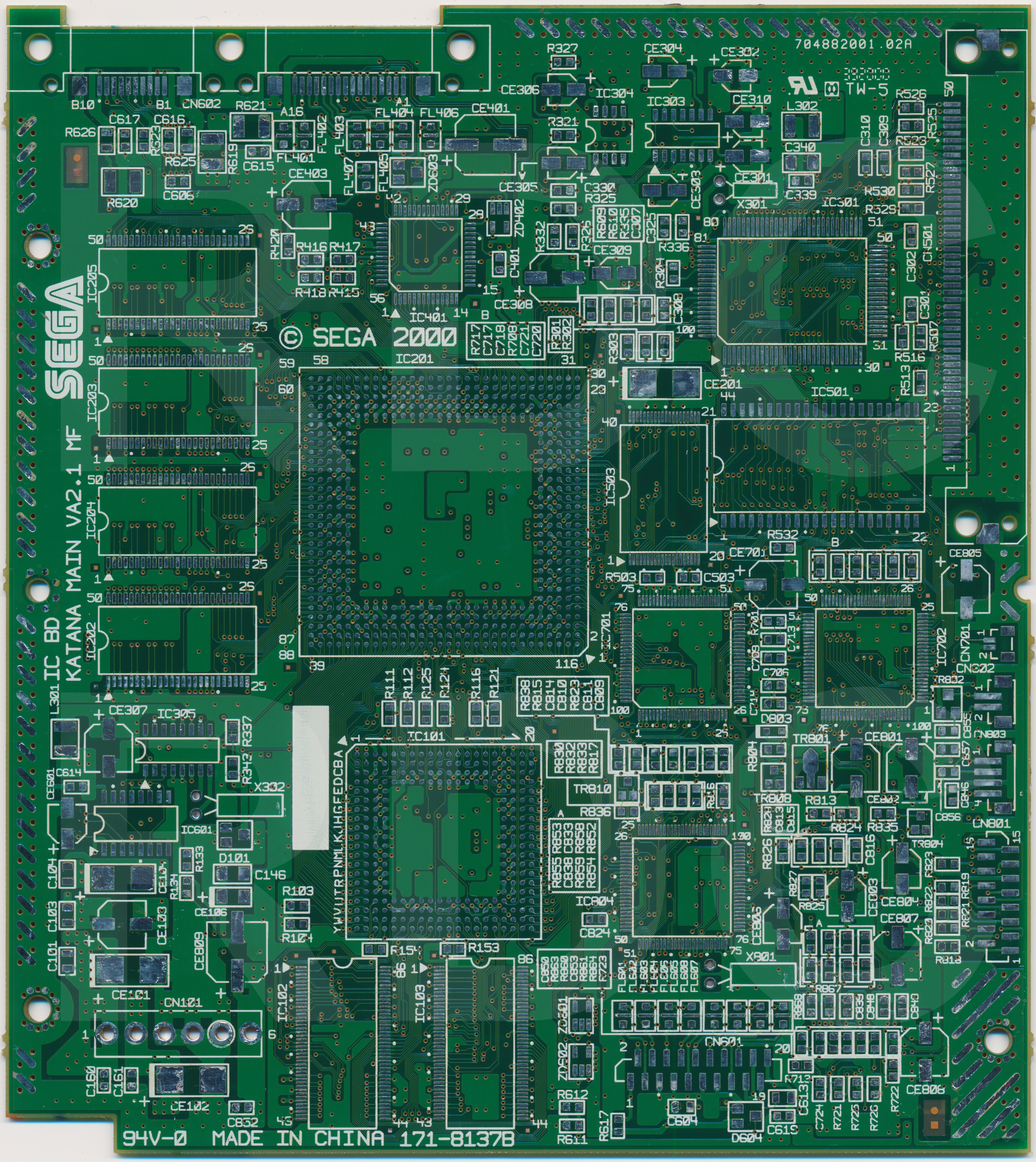

    VA2.1 TOP CLEAN -

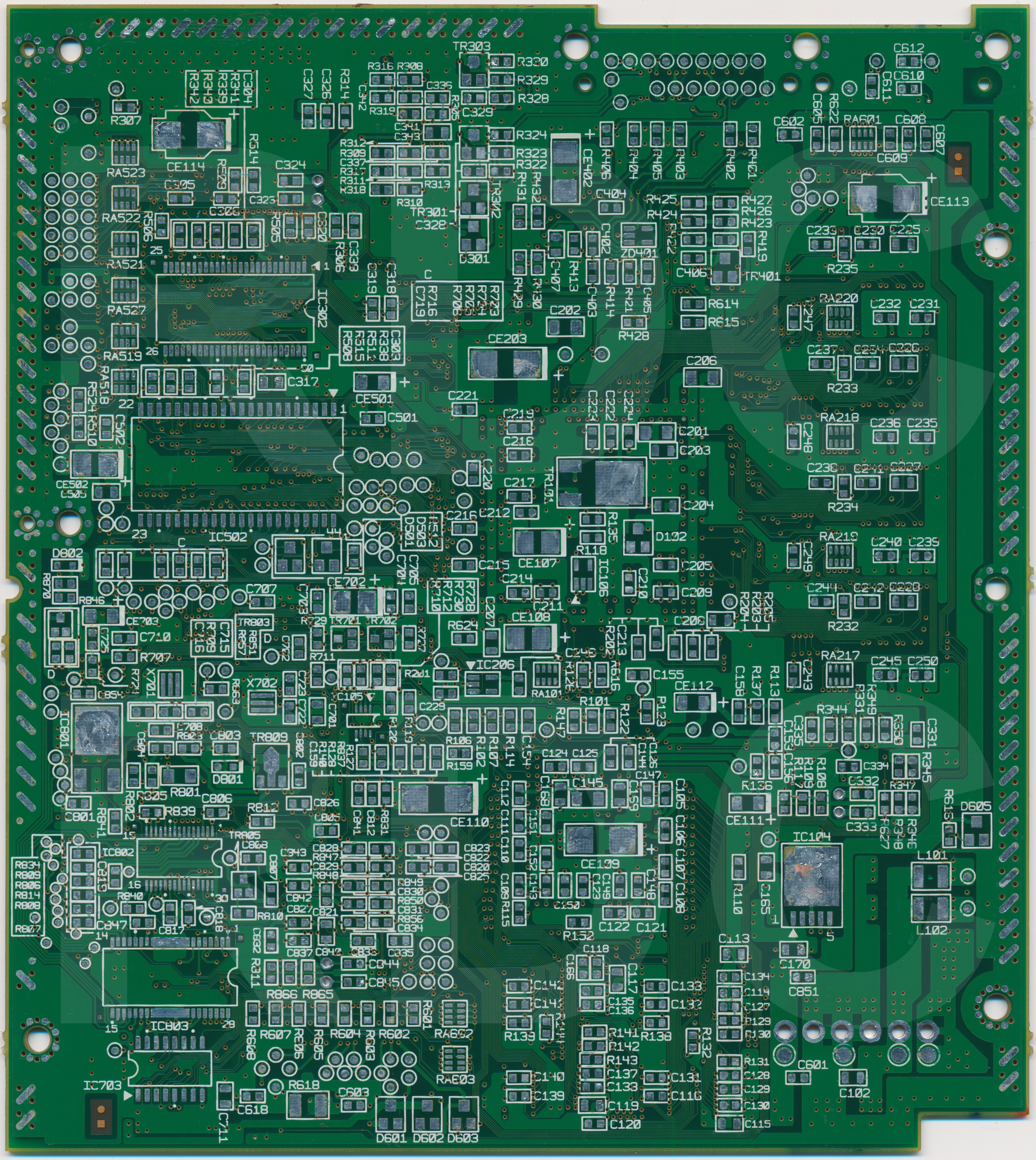

    VA2.1 BOTTOM CLEAN -

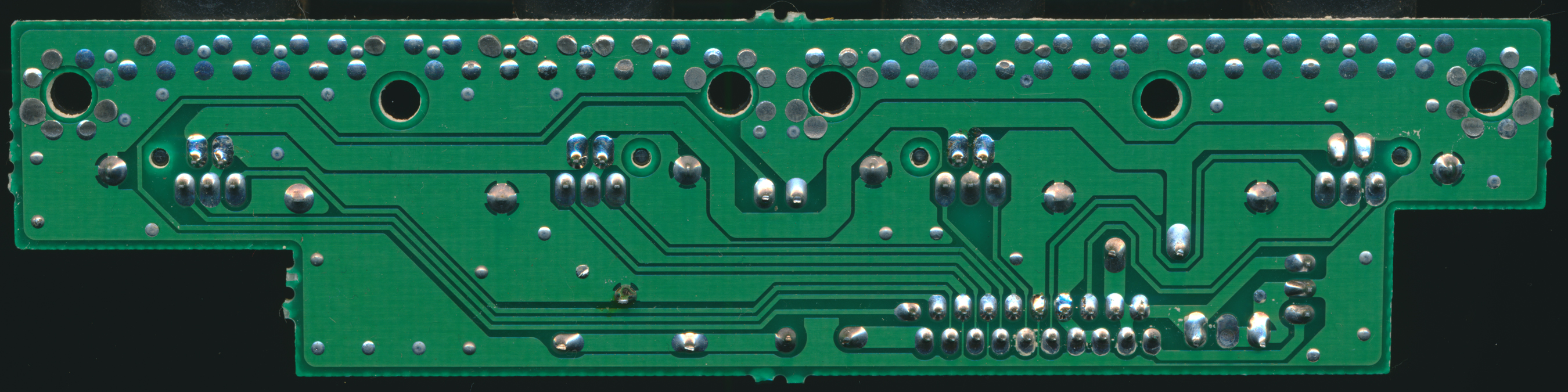

    VA2.1 SUB BOARD BOTTOM -


    GD-ROM BOARDS

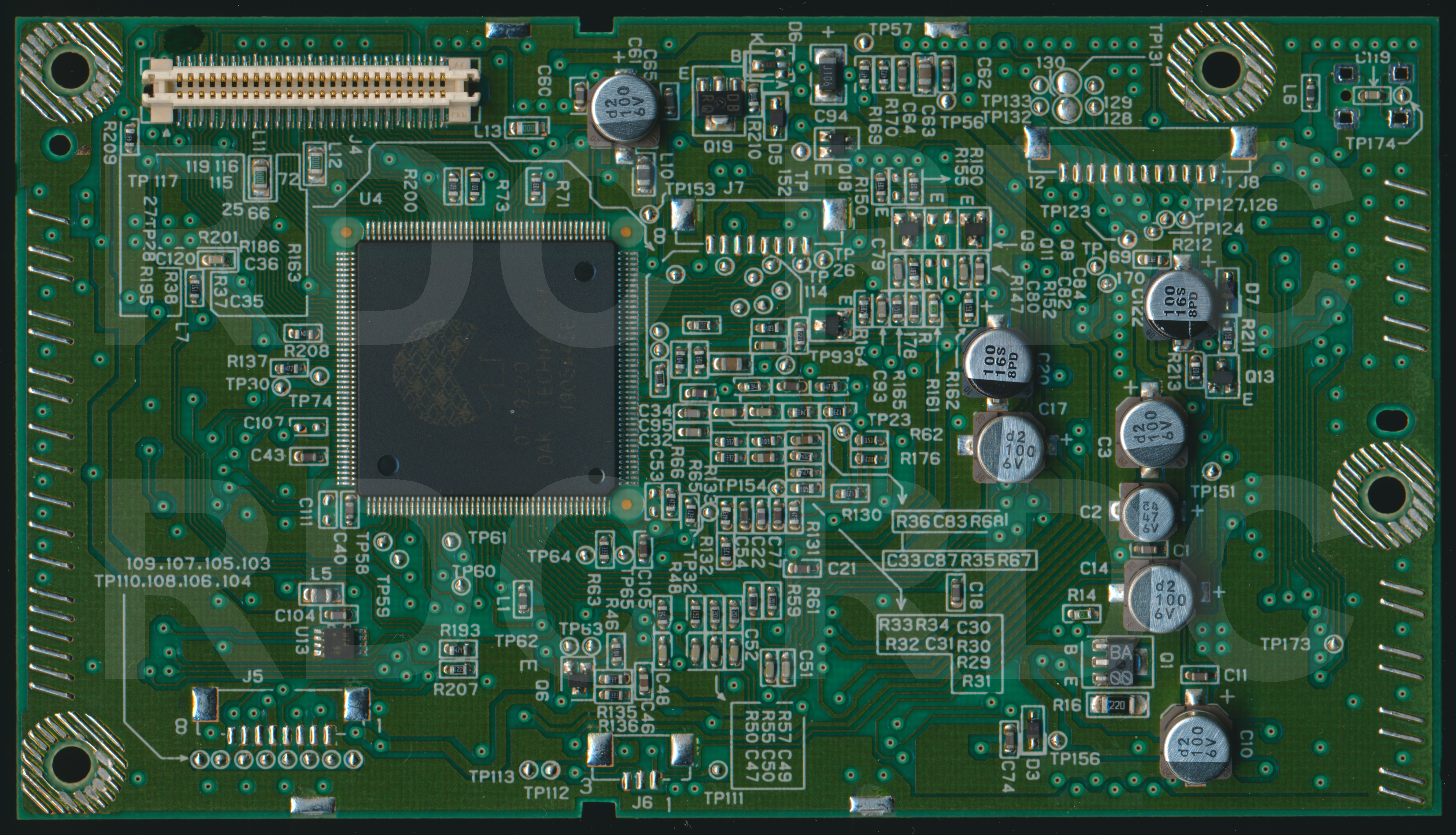

    XU937 TOP -

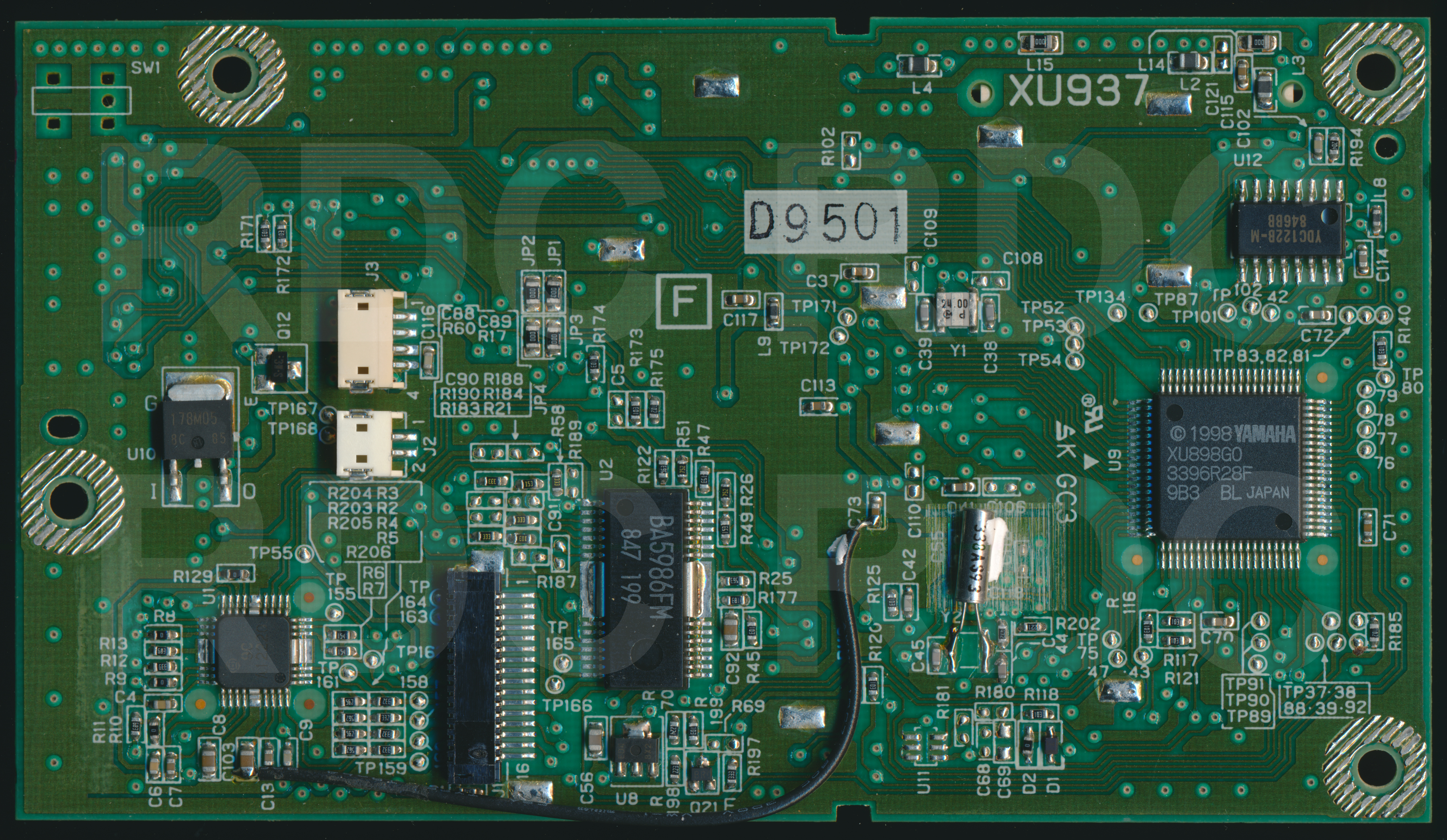

    XU937 BOTTOM -

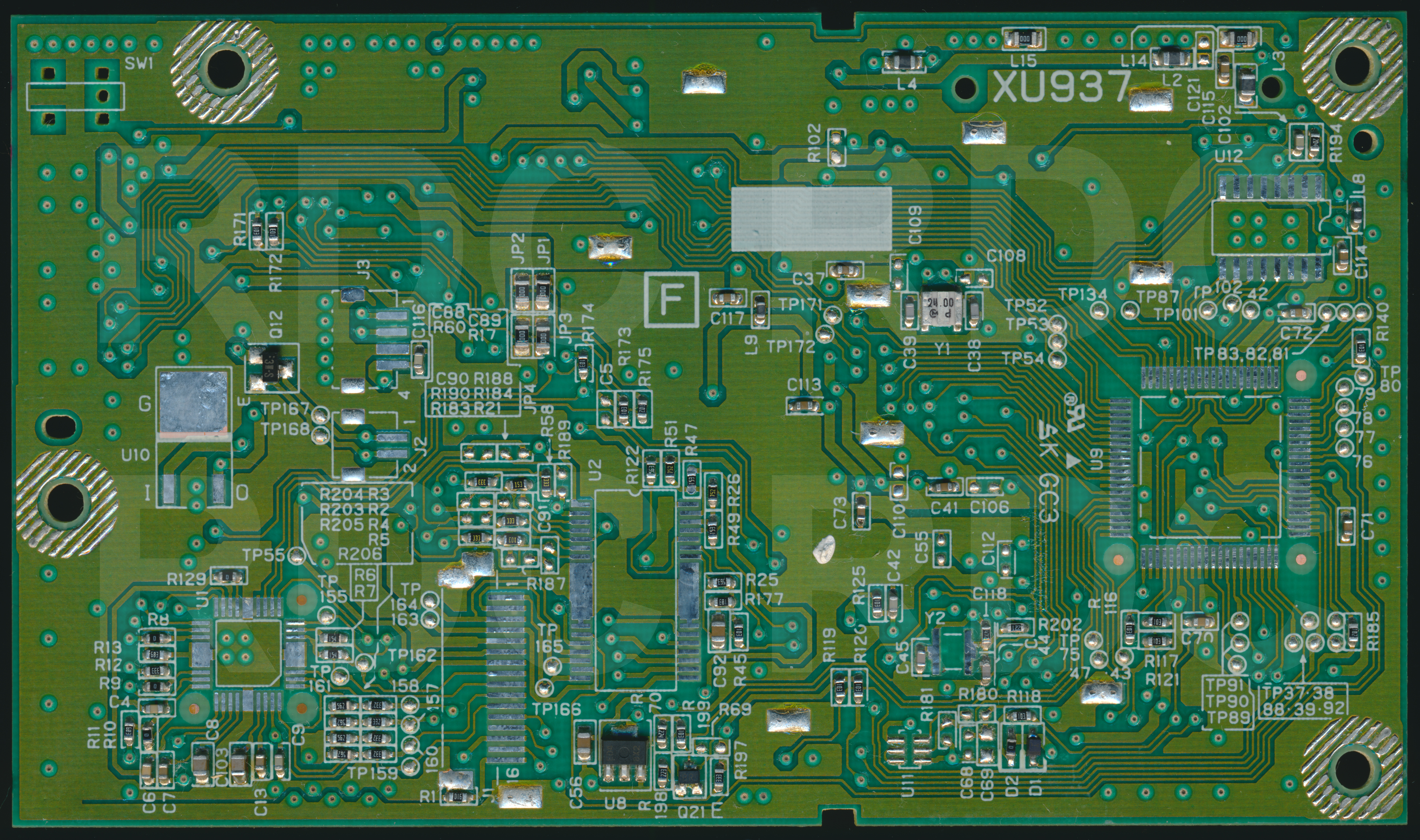

    XU937 TOP NO IC -

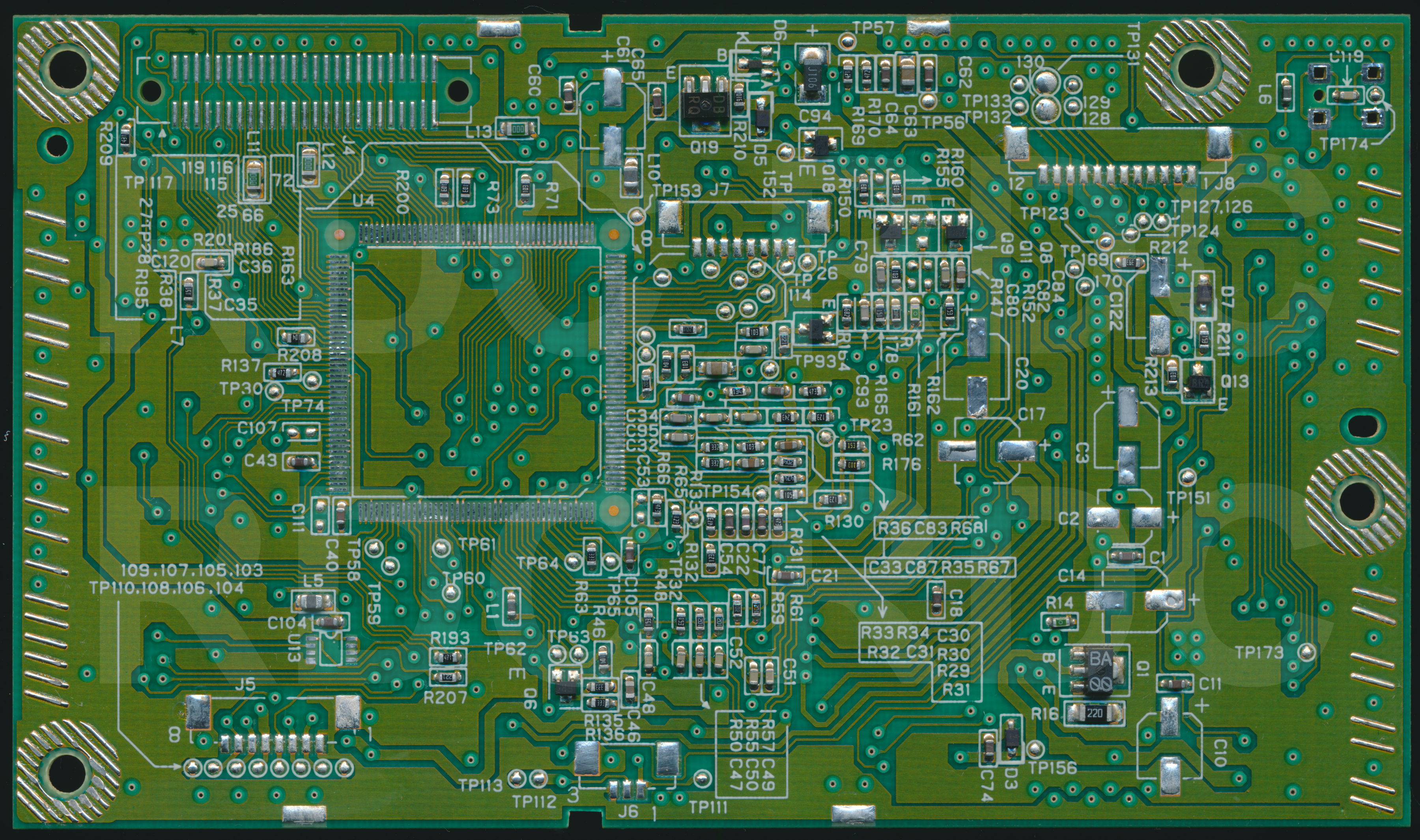

    XU937 BOTTOM NO IC -

    XU937 SCHEMATIC - https://www.acidmods.com/RDC/SEGA/Dreamcast/VA0/XU937/Dreamcast%20GD-ROM%20XU937.pdf


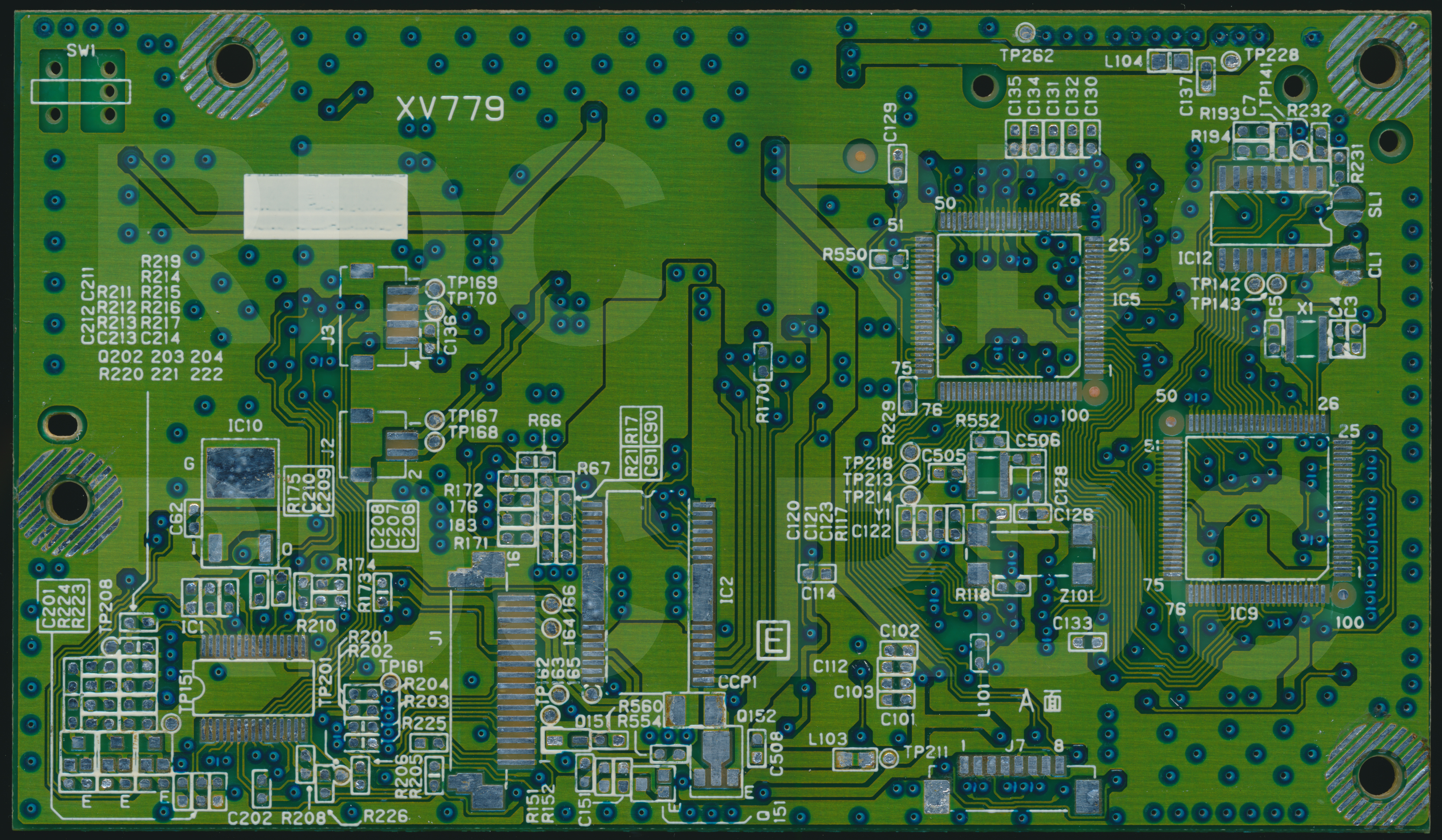

    XV779 TOP CLEAN -

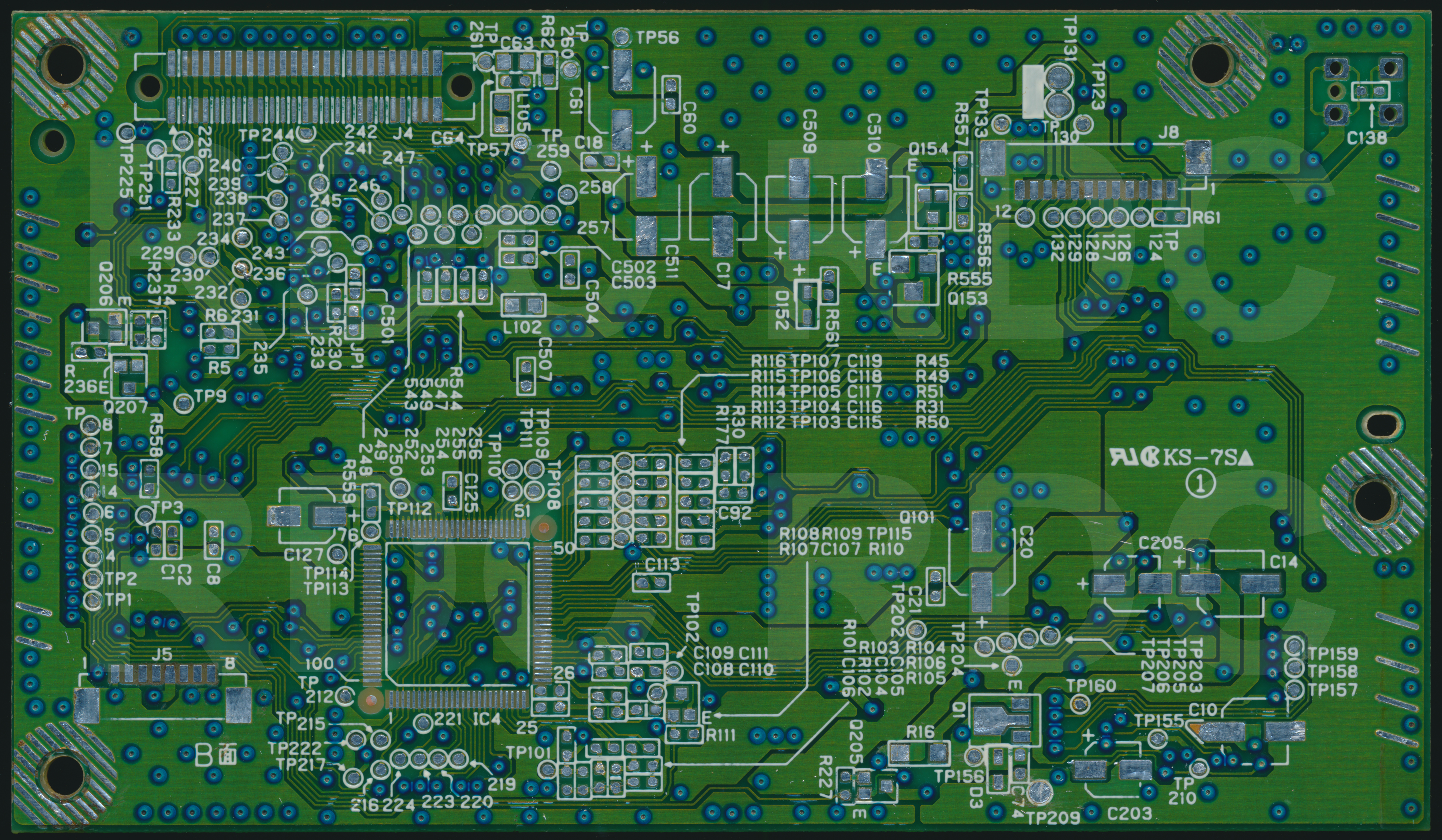

    XV779 BOTTOM CLEAN -

    XV779 SCHEMATIC - https://www.acidmods.com/RDC/SEGA/Dreamcast/VA1/XV779/Dreamcast%20GD-ROM%20XV779.pdf


    CONTROLLER

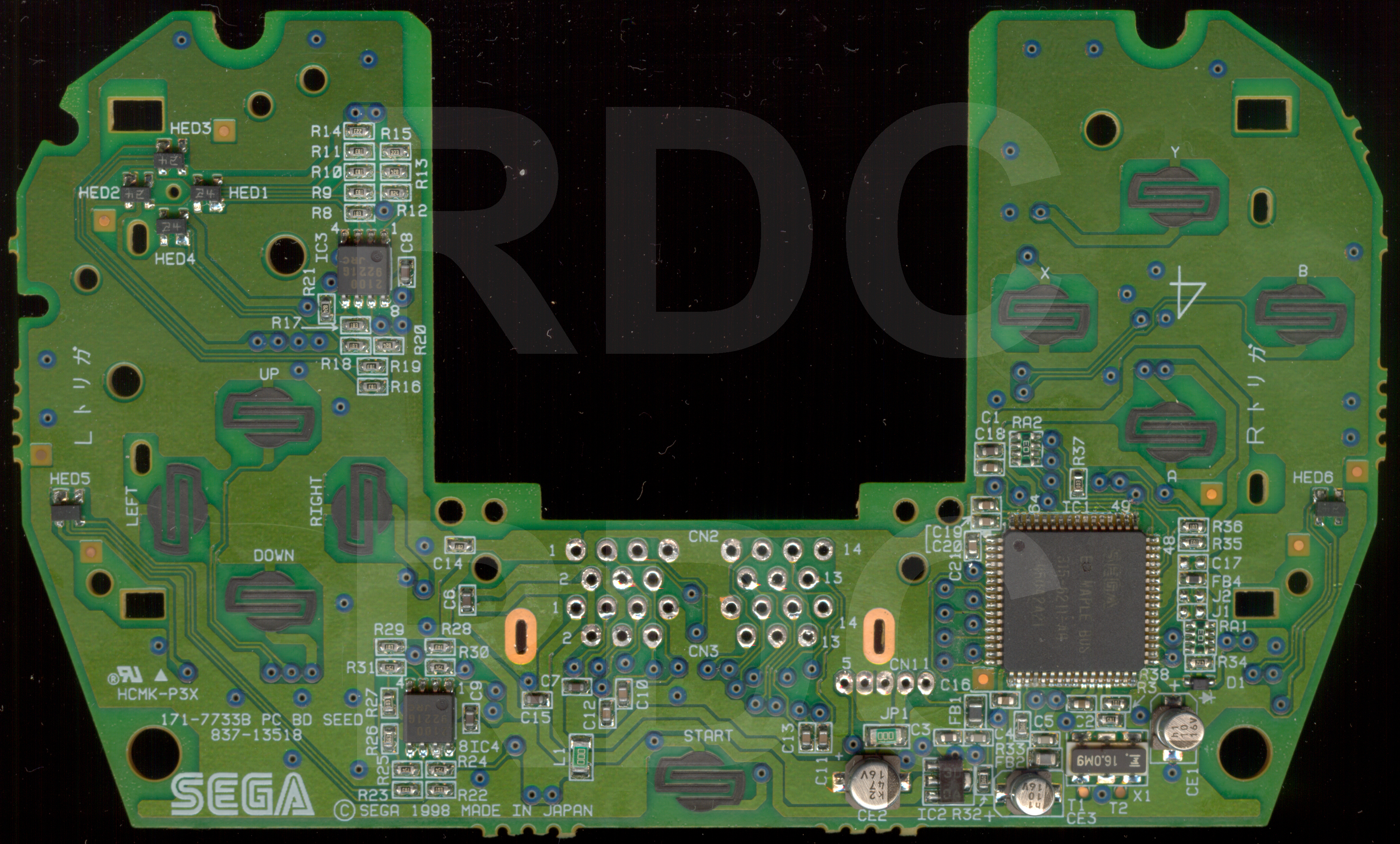

    HKT-7700 TOP -

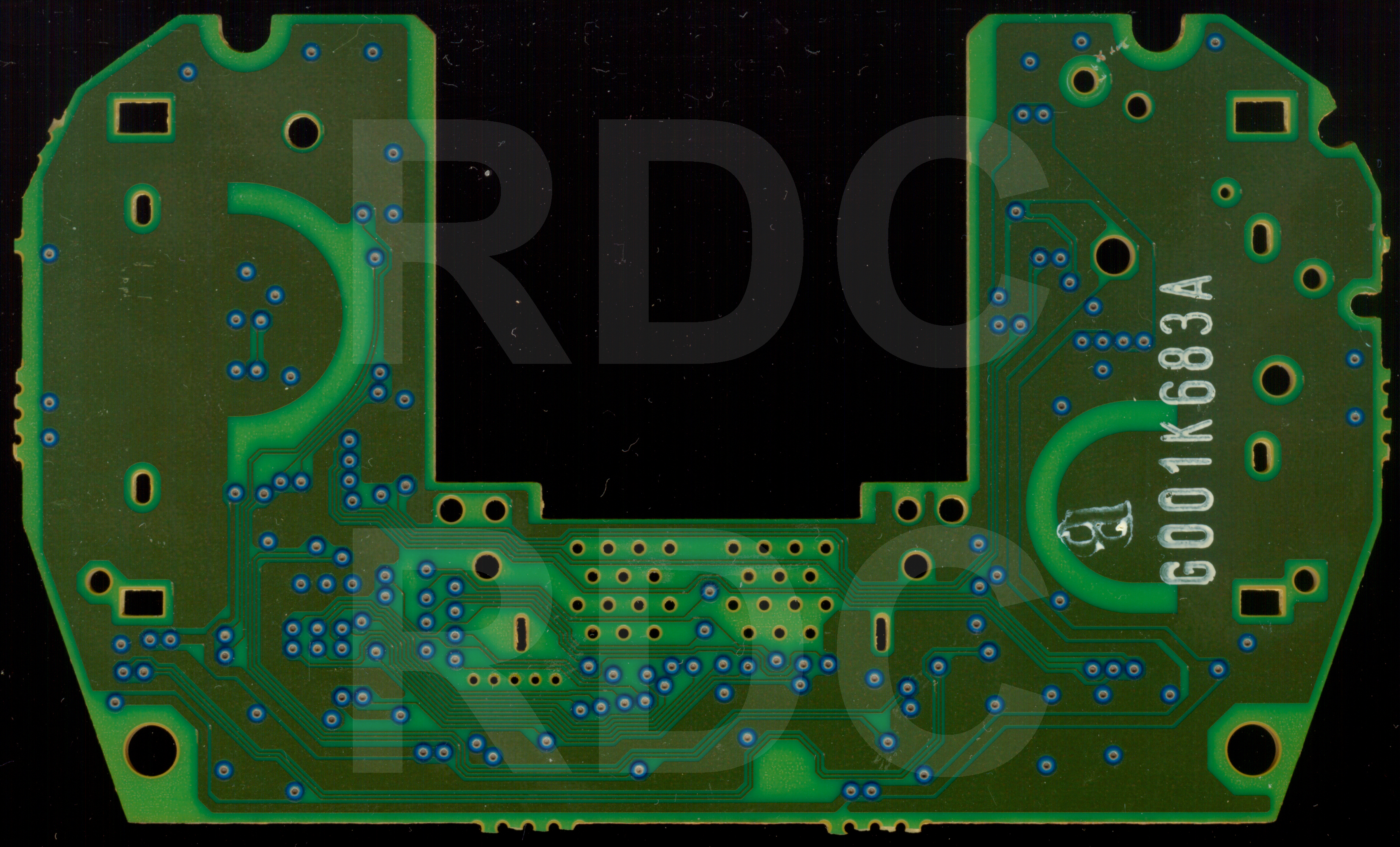

    HKT-7700 BOTTOM -

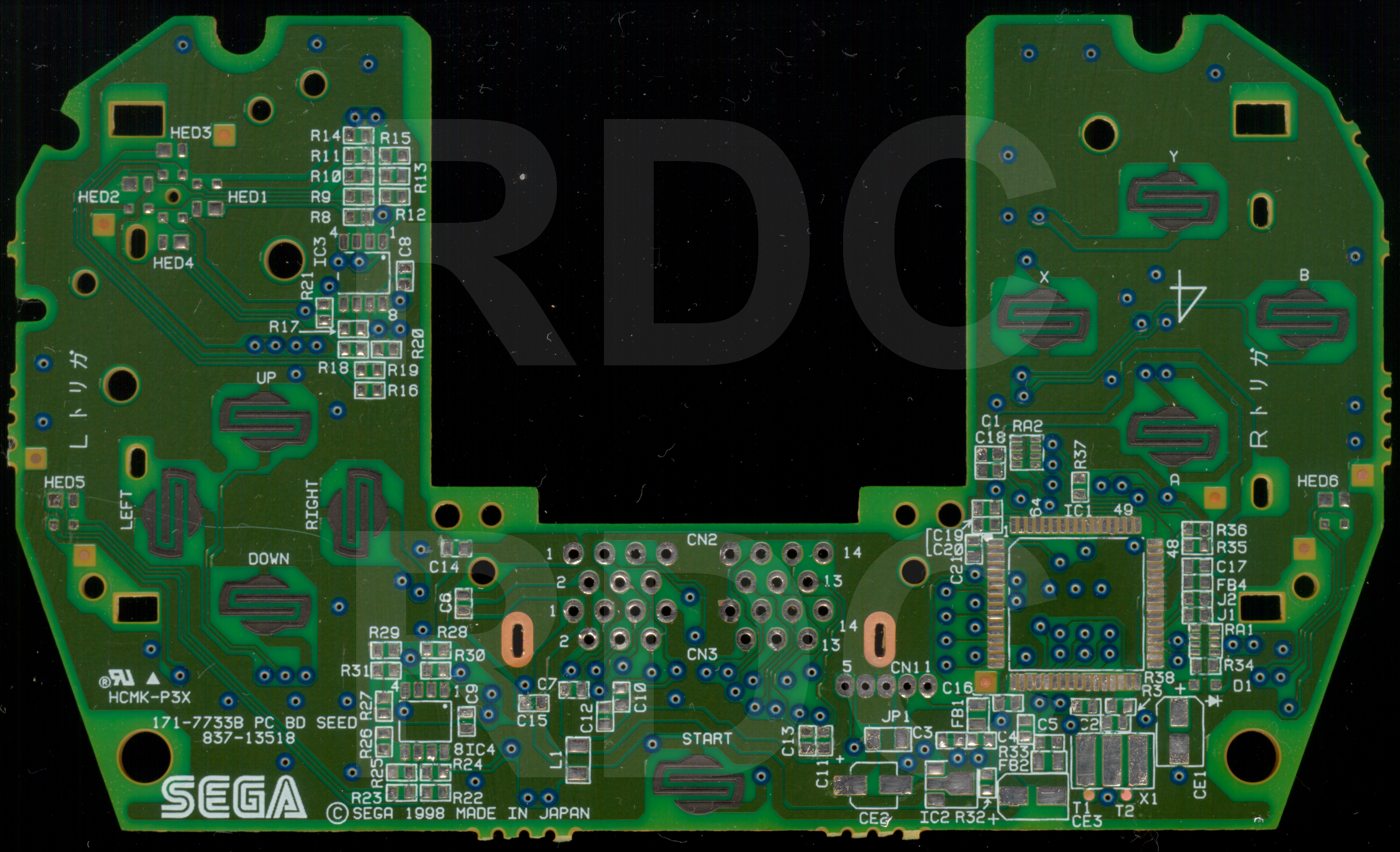

    HKT-7700 TOP CLEAN -

    HKT-7700 SCHEMATIC - https://www.acidmods.com/RDC/SEGA/Dreamcast/HKT-7700/HKT-7700.pdf
